鉆井液振動篩

振動篩系列

鉆井液振動篩是油田中用于從鉆井液中分離固體去除鉆屑最重要的設備。為滿足不同鉆井場景及鉆井速度的要求，我公司針對性的研發了雙軌跡振動篩、負壓振動篩、雙層振動篩、直線振動篩和橢圓振動篩等一系列產品。

雙軌跡振動篩

西部石油 (XBSY) 雙軌跡振動篩分為 ZS-S 系列平動橢圓/變橢圓雙軌跡振動篩和 ZS-Z/PT 系列直線/平動橢圓雙軌跡振動篩。雙軌跡振動篩有兩組激振源，可實現平動橢圓和變橢圓軌跡、直線軌跡和平動橢圓軌跡的自由切換，可更好的適應現場工況，滿足更高的鉆井工藝要求。兩種系列的雙軌跡振動篩均可提供雙聯、三聯、四聯篩型式。

設備特點

輕松實現兩種不同運動軌跡，適應不同的工況要求。
知名品牌短電機，適應戶外防爆的惡劣環境使用。
使用框架篩網，更換方便可靠；機械棘輪機構傾角調節，日常免維護。
快速壓緊篩網(專利技術)，更換篩網方便，所需時間短。
振動電機連接螺栓等使用專門的螺紋防松技術，振動環境下連接可靠。
全方位的防飛濺，使泥漿的飛濺減少到微不足道。
重防腐涂料，保證了設備在泥漿沖刷情況下的長期使用。
提供雙聯或三聯整體底座和整體泥漿盒的一體化設計。

技術參數

型號	ZS-Z / PT	ZS-Z / PT-5K	ZS-S-4K	ZS-S-5K
振動軌跡	直線 / 平動橢圓		平動橢圓 / 變橢圓
電機功率	2 × 1.94 kW + 0.75 kW	2 × 2.2 kW + 1.2 kW	1.94 kW + 1.78 kW	2.2 kW + 1.94 kW
篩網規格	1165 × 585 × 40 mm
篩網數量	4	5	4	5
篩網總面積	2.72 m²	3.40 m²	2.72 m²	3.40 m²
振動幅度	> 5.2 mm
振動強度	> 6.5 g
傾角調節范圍	-1° ~ +4°
電源	AC 380V/50HZ
防爆等級	E× d II B T4 Gb
重量	2100 kg	2260 kg	2050 kg	2200 kg
長 × 寬 × 高	2982 × 1728 × 1516 mm	2997 × 1728 × 1650 mm	2982 × 1728 × 1516 mm	3235 × 1850 × 1630 mm

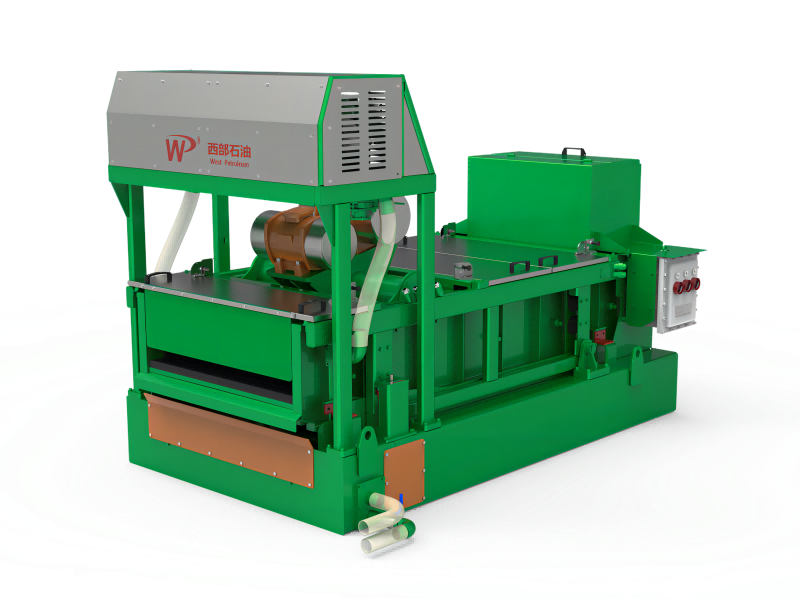

負壓振動篩

西部石油 (XBSY) 負壓振動篩利?振動和負壓抽吸的雙重作用，使巖屑外表?附著的液相更充分的與巖屑分離，使鉆井液的消耗更少，進?步提?處理能?；同時充分降低了泥漿的損耗和巖屑的含液量，最終降低鉆井成本。

設備特點

采用 1165 × 585 × 40 標準框架篩?，五篩框設計。
搭載?主知識產權的?液分離裝置。
單通道脈沖式負壓真空系統，降低糊?概率，提?巖屑?燥度。
自主發明專利的快速張緊裝置使安裝、篩?更換更便捷可靠。
雙絲桿機械同步升降裝置，在傾?設計范圍內隨啟隨停(?主專利技術)。
大容量機械升降閘板泥漿盒（?主專利技術），開度準確可調。
外接溢流解決?案，集中處理?濃度低密固含泥漿（?主專利技術）。
全方位防?濺設計，讓泥漿的?濺減少到微不?道。
具備維護費?低、運?成本低、節能等特點。

技術參數

型號	ZS / FD-5K	ZS / FD-4K	ZS / PT-5K(F)
振動軌跡	平動橢圓
電機功率	2.2 kW + 1.94 kW	1.94 kW + 1.78 kW	2 × 2.2 kW
篩網規格	1165 × 585 × 40 mm
篩網數量	5	4	5
篩網總面積	3.40 m²	2.70 m²	3.40 m²
振動幅度	> 5.4 mm
振動強度	> 7 g
傾角調節范圍	-1° ~ +4°
負壓風機功率	4 kW	4 kW	2 × 2.2 kW
電源	AC 380V/50HZ
防爆等級	E× d II B T4 Gb
重量	3037 kg	2570 kg	2980 kg
長 × 寬 × 高	3235 × 1870 × 2495 mm	2720 × 1870 × 2495 mm	3080 × 1730 × 2204 mm

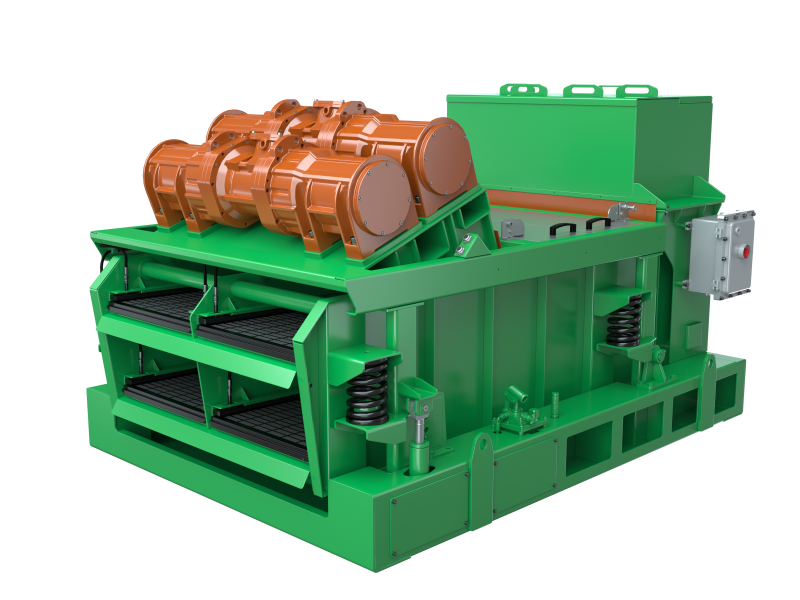

雙層振動篩

西部石油 (XBSY) 為滿足越來越快的鉆井速度要求和更好的提高篩分面積并降低鉆井液振動篩的占地面積，專門研發并設計了雙層振動篩。

設備特點

雙層篩面，總篩網面積高達 6.2 m²，整機長度小于 3 米，便于運輸和安裝。
振動電機連接螺栓等使用專門的螺紋防松技術，振動環境下連續可靠。
液壓傾角調節，操作方便可靠。
氣囊式壓緊篩網，更換篩網方便。
全方位的防飛濺，使泥漿的飛濺減少到微不足道。
大過流面積、雙層篩面顯著提升了單機處理能力。
知名品牌長電機，適應戶外防爆的惡劣環境使用。
重防腐涂料，保證了設備在泥漿沖刷情況下的長期使用。

技術參數

型號	ZS / PT × 2
振動軌跡	平動橢圓
電機功率	2 × 3.2 kW
篩網規格	600 × 650 × 40 mm
篩網數量	16
篩網總面積	6.20 m²
篩網目數	100 ~ 260 目
篩網壓緊方式	氣囊式壓緊
壓緊壓力	0.3 MPa
振動幅度	> 5.2 mm
振動強度	> 6.5 g
傾角調節范圍	-1° ~ +4°
傾角調節方式	液壓
電源	AC 380V/50HZ
防爆等級	E× d II B T4 Gb
重量	3200 kg
長 × 寬 × 高	2985 × 2000 × 1710 mm

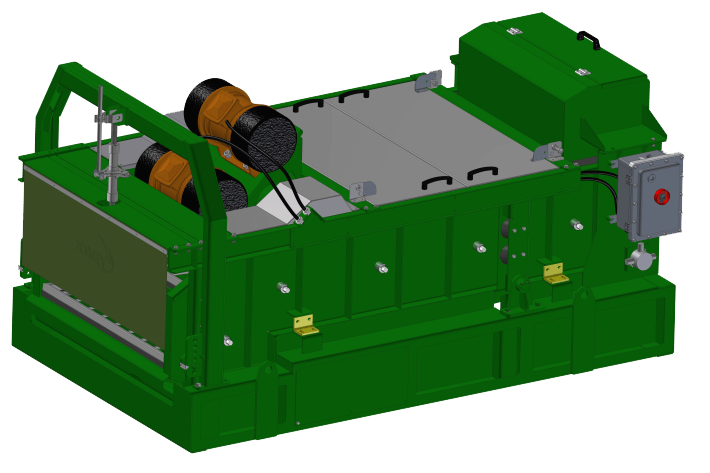

直線振動篩

西部石油 (XBSY) 直線振動篩利用兩臺等質徑積的振動電機，根據自同步原理，實現了篩箱沿一定方向的直線運動，達到了篩除并排出鉆井液中巖屑顆粒的目的。直線振動篩以其技術成熟、性能穩定的特點，在國內外市場上的銷量仍占有統治地位。

設備特點

知名品牌短電機，適應戶外防爆的惡劣環境使用。
使用框架篩網，更換方便可靠。
機械棘輪機構傾角調節，日常免維護。
快速壓緊篩網(專利技術)，更換篩網方便，所需時間短。
振動電機連接螺栓等使用專門的螺紋防松技術，振動環境下連接可靠。
全方位的防飛濺，使泥漿的飛濺減少到微不足道。
重防腐涂料，保證了設備在泥漿沖刷情況下的長期使用。
可提供雙聯、三聯篩型式，采用雙聯或三聯整體底座和整體泥漿盒的一體化設計。

技術參數

型號	ZS-Z	ZS-Z-5K
振動軌跡	直線
電機功率	2 × 1.94 kW	2 × 2.2 kW
篩網規格	1165 × 585 × 40 mm
篩網數量	4	5
篩網總面積	2.72 m²	3.40 m²
振動幅度	> 5.2 mm
振動強度	> 6.5 g
傾角調節范圍	-1° ~ +4°
電源	AC 380V/50HZ
防爆等級	E× d II B T4 Gb
重量	2000 kg	2150 kg
長 × 寬 × 高	2982 × 1728 × 1516 mm	2997 × 1728 × 1650 mm

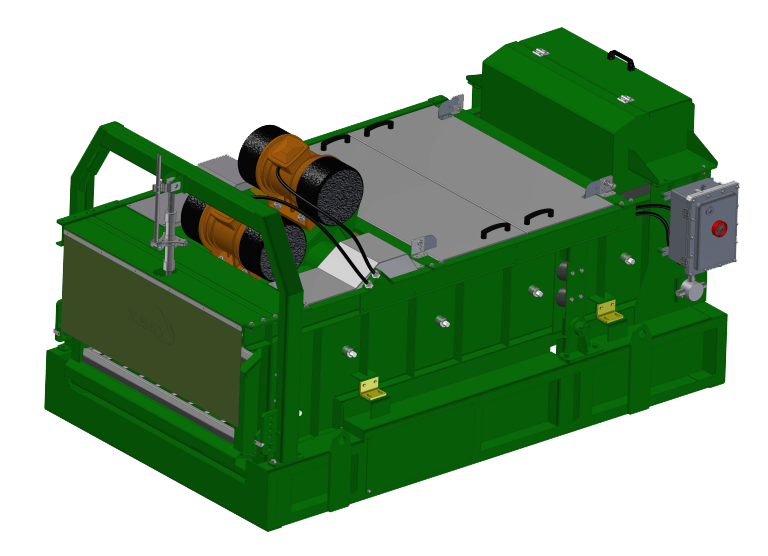

橢圓振動篩

西部石油 (XBSY) 橢圓振動篩利用兩臺不等質徑積的振動電機，實現了篩箱沿一定方向的橢圓運動，達到了篩除并排出鉆井液中巖屑顆粒的目的。橢圓振動篩固相輸送速度快，且不易出現 “卡篩” 、“糊篩” 現象，可延長篩網使用壽命。

設備特點

知名品牌短電機，適應戶外防爆的惡劣環境使用。
使用框架篩網，更換方便可靠。
機械棘輪機構傾角調節，日常免維護。
快速壓緊篩網(專利技術)，更換篩網方便，所需時間短。
振動電機連接螺栓等使用專門的螺紋防松技術，振動環境下連續可靠。
全方位的防飛濺，使泥漿的飛濺減少到微不足道。
重防腐涂料，保證了設備在泥漿沖刷情況下的長期使用。
可提供雙聯、三聯篩型式，采用雙聯或三聯整體底座和整體泥漿盒的一體化設計。

技術參數

型號	ZS-PT	ZS-PT-5K
振動軌跡	平動橢圓
電機功率	2 × 1.94 kW	2 × 2.2 kW
篩網規格	1165 × 585 × 40 mm
篩網數量	4	5
篩網總面積	2.72 m²	3.40 m²
振動幅度	> 5 mm
振動強度	> 6.5 g
傾角調節范圍	-1° ~ +4°
電源	AC 380V/50HZ
防爆等級	E× d II B T4 Gb
重量	2000 kg	2150 kg
長 × 寬 × 高	2982 × 1728 × 1516 mm	2997 × 1728 × 1650 mm
